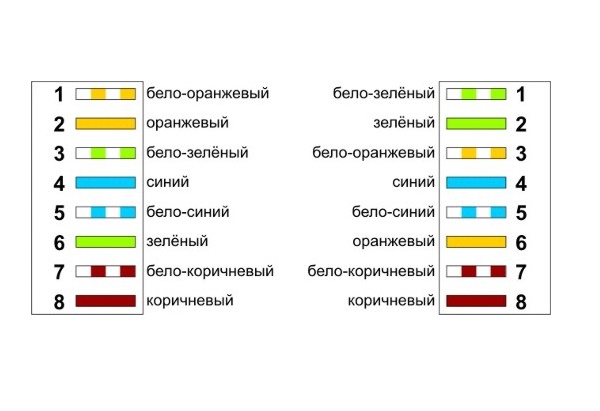

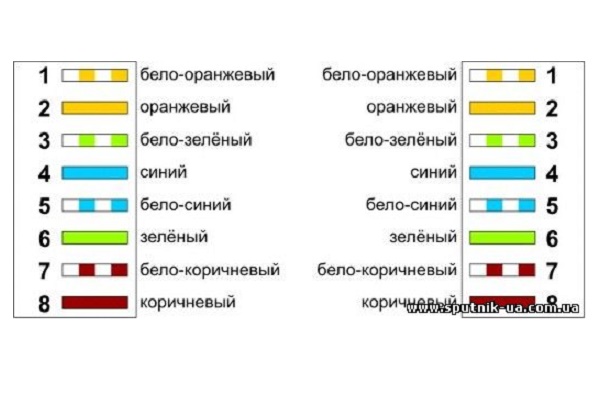

У цій статті розповім, як обжимати кабель кручена пара, 4 жили. Взагалі, коли мова йде про кабель кручена пара, то мається на увазі в більшості випадків восьмижильний кручена пара, як обжимати кабель кручена пара 8 жил та 4 жили. Мережевий 4-х жильний кабель кручена пара, став популярний в період масового поширення проводового інтернету в країні. Вся справа в тому, що в порівнянні з 8-ми жильним кабелем він коштує разу в 2 дешевше. Тому провайдери в цілях економії грошей, люблять застосовувати його при підключенні проводового інтернету. Є ще одна особливість при 4-х жильному виконанні кабелю, це обмеження по швидкості передачі даних до 100 Мбіт / с. Якщо у вас мережевий адаптер на комп'ютері або ноутбуці 100 мегабітний, то побудова мережі або виготовлення патч-корду за допомогою 4-х жильного кабелю економічно виправдано, якщо плануєте застосовувати надалі гигабитное обладнання, зупиніться на виборі восьмижильного кабелю. Інструмент для обтиску кручений пари 4 жили Як і у випадку з восьмижильний кабелем, це той же коннектор RJ-45, обтискні кліщі і сам провід потрібної довжини. Тут важливо знати, що бувають різні варіанти кольорового маркування провідників в самому кабелі кручена пара. Нижче на малюнку, наведена схема терморегулятори, розводки, для обтиску 4-х жильного кабелю кручений пари (кілька варіантів). Якщо у вас такий варіант забарвлення провідників, то терморегулятори буде наступна: 1: Біло-помаранчевий 2: Помаранчевий 3: Біло-зелений У іншому варіанті, замість біло-зеленого і зеленого Використовується біло-синій і синій відповідно. Розпіновка крученої пари буде такою: 1: Біло-помаранчевий 2: Помаранчевий 3: Біло-синій 6: Синій На малюнку нижче, перераховані, мабуть, все зустрічаються колірні схеми 2-х парної кручений пари. Головне запам'ятати номера задіяних контактів: 1 2 3 Використовуйте нижченаведену схему, для виготовлення кросовер (crossover) кабелю, при з'єднанні двох комп'ютерів безпосередньо. Ну, ось і все, що стосується теоретичної частини обтиску 4-х жильний (2-х парної) кручений пари. Практичні поради (як обжимати) були дані раніше в статті статті пропоную подивитися відео, де я показую, як обжати виту пару з чотирьох жильного дроти.У цій статті розповім, як обжимати кабель кручена пара, 4 жили. Взагалі, коли мова йде про кабель кручена пара, то мається на увазі в більшості випадків восьмижильний кручена пара, як обжимати кабель кручена пара 8 жил та 4 жили. Мережевий 4-х жильний кабель кручена пара, став популярний в період масового поширення проводового інтернету в країні. Вся справа в тому, що в порівнянні з 8-ми жильним кабелем він коштує разу в 2 дешевше. Тому провайдери в цілях економії грошей, люблять застосовувати його при підключенні проводового інтернету. Є ще одна особливість при 4-х жильному виконанні кабелю, це обмеження по швидкості передачі даних до 100 Мбіт / с. Якщо у вас мережевий адаптер на комп'ютері або ноутбуці 100 мегабітний, то побудова мережі або виготовлення патч-корду за допомогою 4-х жильного кабелю економічно виправдано, якщо плануєте застосовувати надалі гигабитное обладнання, зупиніться на виборі восьмижильного кабелю. Інструмент для обтиску кручений пари 4 жили Як і у випадку з восьмижильний кабелем, це той же коннектор RJ-45, обтискні кліщі і сам провід потрібної довжини. Тут важливо знати, що бувають різні варіанти кольорового маркування провідників в самому кабелі кручена пара. Нижче на малюнку, наведена схема терморегулятори, розводки, для обтиску 4-х жильного кабелю кручений пари (кілька варіантів). Якщо у вас такий варіант забарвлення провідників, то терморегулятори буде наступна: 1: Біло-помаранчевий 2: Помаранчевий 3: Біло-зелений У іншому варіанті, замість біло-зеленого і зеленого Використовується біло-синій і синій відповідно. Розпіновка крученої пари буде такою: 1: Біло-помаранчевий 2: Помаранчевий 3: Біло-синій 6: Синій На малюнку нижче, перераховані, мабуть, все зустрічаються колірні схеми 2-х парної кручений пари. Головне запам'ятати номера задіяних контактів: 1 2 3 Використовуйте нижченаведену схему, для виготовлення кросовер (crossover) кабелю, при з'єднанні двох комп'ютерів безпосередньо. Ну, ось і все, що стосується теоретичної частини обтиску 4-х жильний (2-х парної) кручений пари. Практичні поради (як обжимати) були дані раніше в статті статті пропоную подивитися відео, де я показую, як обжати виту пару з чотирьох жильного дроти. |
